Структурное программирование


Возникновение концепции структурного программирования [1.4, 1.5, 1.6] связывается с именем известного голландского ученого Э. Дейкстры - в 60-х годах прошлого века он сформулировал основные ее положения.

Принцип, на котором зиждется технология структурного программирования - фундаментальная научная и техническая идея о выделении множества базисных элементов, с помощью которых можно выразить (из которых можно собрать) любой объект из некоторого широкого набора.

Итак, основной принцип технологии структурного программирования гласит: для любой простой программы можно построить функционально эквивалентную ей структурную программу, т.е. программу, сформированную на основе фиксированного базисного множества, включающего структуру последовательного действия, структуру выбора одного из двух действий и структуру цикла, то есть многократного повторения некоторого действия с проверкой условия остановки повторения.

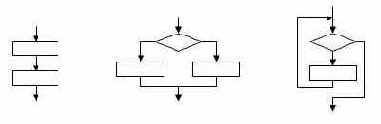

Рис. 1.3.  Блок-схемы базисных алгоритмических конструкций

На рисунке 1.3 представлено изображение указанных алгоритмических конструкций в виде блок-схем. Здесь прямоугольник обозначает обобщенное действие, ромб - проверку условия, стрелки - переход от одного действия к другому.

Под простой программой в данном случае понимается программа, имеющая ровно один вход и один выход по управлению, такая, что через все ее функциональные блоки проходит путь от входа до выхода.

Изложенный принцип представляет собой теорему о структурировании. Ее точная формулировка и доказательство не входят в нашу задачу, желающие могут обратиться к монографии [1.6].

Базисные алгоритмические конструкции обладают важным свойством - они в точности удовлетворяют определению простой программы, то есть имеют один вход и один выход, что обеспечивает возможность осуществлять их суперпозицию. Любая из трех структур может быть подставлена в остальные или в саму себя.

Таким образом, центральный технологический принцип структурного программирования состоит в том, что формулировку алгоритма и его запись в виде программы рекомендуется выполнять на основе базиса из трех алгоритмических конструкций, применяя при необходимости их суперпозицию. Результатом последовательного применения этого принципа будет более ясная структура программы (в особенности, если использовать выделение структурных уровней с помощью отступов), что, несомненно, облегчит поиск в ней ошибок и упростит ее модификацию.
