Объектно-ориентированные технологии проектирования прикладных программных систем



Зависимости между классами (объектами)


С каждым объектом связана структура данных, полями которой являются атрибуты этого объекта и указатели функций (фрагментов кода), реализующих операции этого объекта (отметим, что указатели функций в результате оптимизации кода обычно заменяются на обращения к этим функциям). Таким образом, объект - это некоторая структура данных, тип которой соответствует классу этого объекта.

Между объектами можно устанавливать зависимости по данным. Эти зависимости выражают связи или отношения между классами указанных объектов. Примеры таких зависимостей изображены на рисунке 2.6 (первые две зависимости - бинарные, третья зависимость - тренарная). Зависимость изображается линией, соединяющей классы над которой надписано имя этой зависимости, или указаны роли объектов (классов) в этой зависимости (указание ролей - наиболее удобный способ идентификации зависимости).

Рис. 2.6. Зависимости между классами

Зависимости между классами являются двусторонними: все классы в зависимости равноправны. Это так даже в тех случаях, когда имя зависимости как бы вносит направление в эту зависимость. Так, в первом примере на рисунке 2.6 имя зависимости имеет_столицу предполагает, что зависимость направлена от класса страна к классу город (двусторонность зависимости вроде бы пропала); но следует иметь в виду, что эта зависимость двусторонняя в том смысле, что одновременно с ней существует и обратная зависимость является_столицей. Точно таким же образом, во втором примере на рисунке 2.6 можно рассматривать пару зависимостей владеет-принадлежит. Подобных недоразумений можно избежать, если идентифицировать зависимости не по именам, а по наименованиям ролей классов, составляющих зависимость.

В языках программирования зависимости между классами (объектами) обычно реализуются с помощью ссылок (указателей) из одного класса (объекта) на другой. Представление зависимостей с помощью ссылок обнаруживает тот факт, что зависимость является свойством пары классов, а не какого-либо одного из них, т.е. зависимость - это отношение.
Отметим, что хотя зависимости между объектами двунаправлены, их не обязательно реализовать в программах как двунаправленные, оставляя ссылки лишь в тех классах, где это необходимо для программы. Дальнейшие примеры зависимостей между классами приведены на рисунке 2.7. Первый пример показывает зависимость между клиентом банка и его счетами. Клиент банка может иметь одновременно несколько счетов в этом банке, либо вовсе не иметь счета (когда он впервые становится клиентом банка). Таким образом, нужно изобразить зависимость между клиентом и несколькими счетами, что и сделано на рисунке 2.7. Второй пример показывает зависимость между пересекающимися кривыми (в частности, прямыми) линиями. Можно рассматривать 2, 3, и более таких линий, причем они могут иметь несколько точек пересечения. Наконец, третий пример показывает необязательную (optional) зависимость: компьютер может иметь, а может и не иметь мышь. Зависимостям между классами соответствуют зависимости между объектами этих классов. На рисунке 2.8 показаны зависимости между объектами для первого примера рисунка 2.6; на рисунке 2.9 показаны зависимости между объектами для примеров, изображенных на рисунке 2.7.

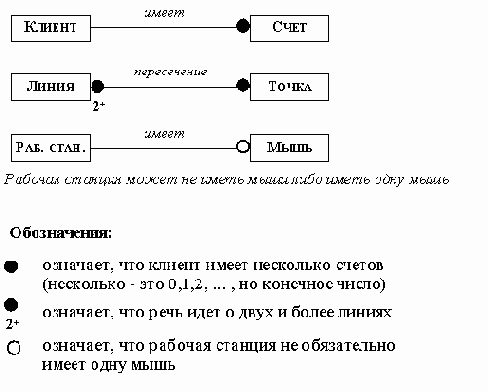

Рис. 2.7. Дальнейшие примеры зависимостей. Обозначения

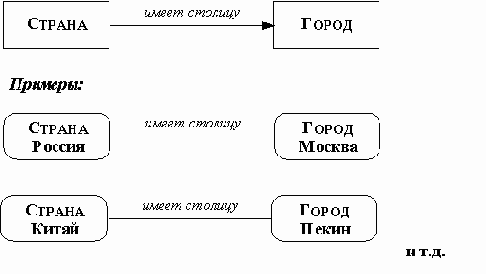

Рис. 2.8. Зависимости между объектами

Отметим, что при изображении зависимостей между объектами мы, как правило, знаем количество объектов и не нуждаемся в таких обозначениях как "несколько", "два и более", "не обязательно". При проектировании системы удобнее оперировать не объектами, а классами.

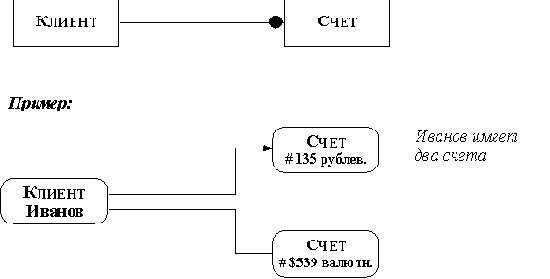

Рис. 2.9. Более сложные зависимости между объектами

Понятие зависимости перенесено в объектно-ориентированную технологию проектирования программных систем из технологии проектирования (и моделирования) баз данных, где зависимости используются с давних пор. Языки программирования, как правило, не поддерживают явного описания зависимостей. Тем не менее описание зависимостей очень полезно при разработке программных систем. Технология OMT использует зависимости при интерпретации диаграмм, описывающих систему. | |
